Enne kui nõustute mis tahes ballistilise jõudlusväitega, nõudke kolme asja. Esiteks akrediteeritud kolmanda osapoole testiaruannet — dokumenti, millel on nimeliselt märgitud labor ja akrediteerimisnumber, mitte tootja kirjaplangil koostatud enesedeklaratsiooni. Teiseks standardit või protokolli, mille järgi test tehti, et tulemust oleks millegagi võrrelda. Kolmandaks toote vastavusmärgist selle kohta, kuidas materjali hoones tegelikult kasutatakse — CE-märgist, tuletundlikkuse klassi, emissioonide testi. Kõik muu tarnija sertifikaadiseinal on kontekst. Kui need kolm puuduvad, on teil turundus, mitte tõendid.
Miks see on siin olulisem kui enamikus tootekategooriates
Ballistilised tooted ebaõnnestuvad vaikselt. Kummiplaat, millelt kuul rikošetina seina libiseb, ei kirjuta seda andmelehele; kuulipüüdja, mida pole kunagi testitud kaliibriga, millega te tegelikult lasete, näeb välja täpselt samasugune kui testitud oma. Ostja ei saa jõudlust tarnimisel tavaliselt kontrollida ja ajaks, mil probleem ilmneb, seisab keegi juba selle ees.
Just selle asümmeetria tõttu kannab kogu raskuse dokumentatsioon. Seetõttu esitatakse ka suur osa sellel turul ringlevatest dokumentidest viisil, mis vihjab rohkemale, kui need tõendavad. Selle artikli eesmärk ei ole väita, et meie dokumendid on teiste omadest paremad — eesmärk on anda hankespetsialistile viis lugeda mis tahes tarnija tõendeid, kaasa arvatud meie omi, ja mõista, mida iga dokument katab ja mida mitte.
Mida iga dokument tegelikult ütleb
Enamik selle valdkonna sertifikaate on õiguspärased dokumendid, mida lihtsalt tsiteeritakse väljaspool nende kohaldamisala. Kvaliteedisertifikaati kasutatakse ballistilise väitena; tarnekataloogi numbrit testitulemusena. Allolev tabel eristab kaks olulisimat veergu.
| Dokument | Mida see tõendab | Mida see EI tõenda |
|---|---|---|
| ISO 17025 akrediteeritud labori aruanne | Et sõltumatu labor, mida on ametlikult hinnatud pädevaks seda liiki teste tegema, mõõtis konkreetset katsekeha ja avaldas tulemuse tuvastatava aruandenumbriga | Et iga tootmispartii vastab testitud katsekehale või et testitud konfiguratsioon on seesama, mida teile pakutakse |
| VPAM liikmesus / ARG protokoll | Et test tehti avaldatud ja tunnustatud Euroopa ballistilise protokolli järgi, milles on määratletud kaliibrid, kaugused ja läbimiskriteeriumid, mitte majasisese meetodi järgi | Jõudlustaset iseenesest. Märge testitud VPAM ARG järgi ei tähenda midagi, kui aruandes pole kirjas kaliibrid, nurgad ja saadud tulemus |
| CE-märgis standardi EN 14041 järgi | Et toode on deklareeritud elastse põrandakattena, mis on lastud ELi turule, tootja deklareeritud ühtlustatud omadustega | Mitte ühtegi ballistilist omadust. EN 14041 on ehitustoodete, mitte ballistiline standard |
| EN 13501-1 tuletundlikkuse klass | Et materjali reaktsioon tulele on testiga klassifitseeritud — just seda küsib ehitusjärelevalve või päästeinspektor sisetiiru puhul | Konstruktsiooni tulepüsivust ega seda, et klassifitseeritud versioon on seesama, mis teie pakkumises – versioonid erinevad |
| AgBB LOÜ emissioonitest | Et materjali on hinnatud Saksa AgBB skeemi järgi lenduvate orgaaniliste ühendite emissiooni osas siseõhku | Mitte midagi plii, põlemissaaduste ega tiiru ventilatsiooni kohta – see on tarnitud materjali emissioonitest |
| ISO 9001 | Et tootjal on sertifitseeritud kvaliteedijuhtimissüsteem: dokumenteeritud protsessid, jälgitavus, korrigeerivad tegevused | Mitte mingit tootejõudlust. Tehasel võib olla ISO 9001 sertifikaat ja ta võib järjepidevalt toota toodet, mida pole kunagi ballistiliselt testitud |
| NATO NCAGE / NSN | Et tootja on registreeritud tarnijana ja et konkreetne toode on NATO varustussüsteemis kataloogitud oma varunumbri all | Et toode läbis ballistilise testi. Kataloogimine on logistika- ja tuvastusfunktsioon, mitte jõudluse kinnitus |
| NIJ Level IV ballistiline vastupidavus | Et nimetatud komponenti testiti määratletud soomuskaitsetaseme järgi määratletud ohu vastu | Et kogu koost vastab tasemele Level IV. Tase kehtib tavaliselt toote kindla osa kohta – küsige, millise |
Ükski neist dokumentidest ei ole iseenesest nõrk ega eksitav. Viga tekib kohaldamisala venitamisest: ehtsat sertifikaati tsiteeritakse tõendina väite kohta, mille jaoks seda kunagi ei koostatud.
Hoiatusmärgid andmelehel
Enamiku tõendamata väidetest saab välja sõeluda ilma igasuguse ballistikaalase pädevuseta — lihtsalt vaadates, mis puudub.
- Jõudlusväide ilma aruandenumbrita. „Rikošetivaba” või „peatab vintpüssikuulid”, ja midagi pole, mida järele vaadata. Päris testid annavad nummerdatud dokumente.
- Laborit ei ole nimetatud. „Sõltumatult testitud” ja „kolmanda osapoole kontrollitud” ei ole laborid. Küsige, milline, ja nõudke selle akrediteerimisnumbrit.
- Standardit ei ole viidatud. Kui protokolli pole nimetatud, ei oska keegi öelda, mida test tõendas, ja kahe tarnija väiteid ei saa võrrelda.
- „Testitud kuni X džauli” ilma protokollita. Energia üksi ei ütle midagi: püstoli- ja vintpüssikuuli sama energia käitub kummi vastu täiesti erinevalt ning tabamisnurk muudab tulemust rohkem kui energia.
- Andmelehel puudub väljaandmiskuupäev. Kuupäevata dokumenti ei saa siduda testikampaania, tooteversiooni ega partiiga.
- Sertifikaat ei ole välja antud sellele tootele. Kontserni tasandi sertifikaadid ja teise mudeli sertifikaadid on tavalised; kontrollige tootetähist dokumendi esiküljel.
- Keeldumine aruannet ennast väljastada. Kokkuvõtterida brošüüris ei ole aruanne. Kui täisdokumenti ei saa avaliku sektori hankijaga jagada isegi konfidentsiaalsuslepingu alusel, küsige, miks.
Mida sõna-sõnalt küsida
See on lühike kontrollnimekiri, mille hankespetsialist saab kleepida selgitustaotlusse või turu-uuringusse. See on teadlikult neutraalne — saatke see igale pakkujale, kaasa arvatud meile.
- Nimetage katselabor, selle akrediteerimisasutus ja akrediteerimisnumber.
- Esitage täielik testiaruanne koos selle numbri ja kuupäevaga, mitte väljavõte ega kokkuvõte.
- Märkige kohaldatud standard või protokoll ja kasutatud versioon või väljaanne.
- Loetlege testitud kaliibrid, projektiilide tüübid, mõõdetud kiirused ja tabamisnurgad.
- Märkige testitud katsekeha täpne konfiguratsioon: mõõtmed, paksus ja kasutatud tugiplaat.
- Kinnitage kirjalikult, et pakutav toode on seesama testitud toode, või kirjeldage iga erinevust.
- Esitage toimivusdeklaratsioon ja CE-märgise dokumentatsioon ehitustoote omaduste kohta.
- Esitage tuletundlikkuse klass ja kinnitage, millise tooteversiooni kohta see kehtib.
- Esitage tootja kvaliteedisertifikaat ning vajaduse korral NCAGE ja varunumbrid.
- Esitage kuupäevastatud tehnilised andmelehed koos kaaluga ühiku ja ruutmeetri kohta.
Mida paneme lauale meie
Rakendades sama kontrollnimekirja endale, on siin tõendid, mille saame üle anda — ja iga dokumendi kohaldamisala.
Ballistilisi kummiplokke ja rikošetivastaseid plaate testis Brüsseli Kuningliku Sõjaakadeemia relvasüsteemide ja ballistika osakond — ISO 17025 akrediteeritud labor, millel on BELAC akrediteering nr 273-TEST ja VPAM liikmesus. Aruandeid on kaks ja viitame mõlemale numbri järgi:
- ES-230403 (plaadid, 3. aprill 2023) — 39 mõõteseadmetega jäädvustatud lasku, mis määrasid iga kaliibri rikošeti läviväärtusnurga, mitte pelgalt hinnangu läbis või ei läbinud.

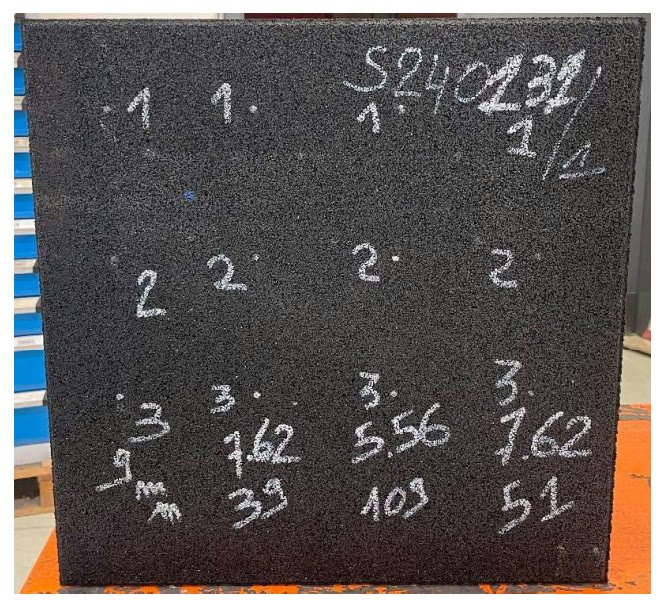

- ES-240131 (plokk, 2. veebruar 2024) — tehtud VPAM ARG Fassung 3 järgi, kolm lasku kaliibri kohta 90 kraadi all, ilma et oleks registreeritud rikošetti kaliibrite 9×19 mm DM41, 5.56×45 mm SS109, 7.62×39 mm M43 ega 7.62×51 mm DM111 puhul. Soomustatud 500 HB terasest tugiplaadiga jäi projektiil kinni ja plaat säilis vigastusteta. VPAM ARG määrab selle tugiplaadi paksuse energia järgi: 6 mm kuni 1500 J, 10 mm üle 1500 J.
Pange tähele, mida teine aruanne ei väida: plokk on energiat neelav esikiht, mitte iseseisev kuulipüüdja. Selle tagajärgi selgitame ballistilise kummi ja terasest kuulipüüdjate võrdluses ning täielikud spetsifikatsioonid on ballistiliste kummiplokkide ja rikošetivastaste plaatide lehel.
Ehitustoote poolel on kummil CE-märgis standardi EN 14041 järgi, EN 13501-1 tuletundlikkuse klass (standardvariandis Efl, rangemate siseruuminõuete jaoks on saadaval tulekindlustatud Cfl versioon) ja läbitud AgBB LOÜ emissioonitest. Just neid dokumente küsib ehitusjärelevalve; ükski neist ei ütle ballistika kohta midagi ja me ei esita neid nii, nagu ütleks.
Bullet Crusheri tühjendusseadmete tootja on Dependable Solutions s.r.o. Tšehhis, sertifitseeritud standardi ISO 9001:2015 järgi ja registreeritud koodiga NATO NCAGE 6916G. Valitud mudelitel on NATO varunumbrid — näiteks BC-2 Army on NSN 1095-16-008-5453 — ja valitud mudelitel on kinnitatud NIJ Level IV ballistiline vastupidavus. Seadmed on valmistatud Rootsi Hardoxi terasest. Lugege seda kolme eraldi faktina: kvaliteedisüsteem, tarnekataloogi kanne ja ballistiline hinnang nimetatud mudelitel. Küsige meilt, millisel mudelil mis on, ja vastame kirjalikult.
Kui valmistate ette hanget, mitte otseostu, käsitleb täiendav artikkel lasketiiruvarustuse ostmisest Baltikumis CPV-koode ja dokumendipaketti hanke mõistes.
Küsige meilt kõigepealt dokumente
Saadame Kuningliku Sõjaakadeemia täielikud testiaruanded, CE- ja tuleohutusdokumentatsiooni ning tootja sertifikaadid enne, kui te millegagi seote. Saatke oma kaliibrid, joonised ja kavandatav kasutus, ning ütleme selgelt, millised tõendid teie juhtumit katavad ja millised mitte. Pakkumised kogu Euroopa Liidus; koostame ka hankedokumentatsiooni.
Küsi dokumentatsiooniBulletTrap Baltic — MB Murakana, Sudervės g. 12-3, Avižieniai, LT-14192 Vilniuse rajoon, Leedu (EL)
info@bullettrapbaltic.com · +370 682 38746
Korduma kippuvad küsimused
Milline on kõige olulisem dokument, mida ballistilise varustuse tarnijalt küsida?
Täielik testiaruanne akrediteeritud kolmanda osapoole laborist, viidatud aruandenumbri ja kuupäeva järgi, milles on märgitud kohaldatud standard, testitud kaliibrid ja kiirused ning katsekeha täpne konfiguratsioon. Kokkuvõtterida brošüüris, enesedeklaratsioon või üldsõnaline märge „sõltumatult testitud” seda ei asenda. Kui tarnija ei suuda nimetada laborit ja selle akrediteerimisnumbrit, käsitlege jõudlusväidet kontrollimatuna.
Kas ISO 9001 sertifikaat tähendab, et kuulipüüdjat on ballistiliselt testitud?
Ei. ISO 9001 sertifitseerib kvaliteedijuhtimissüsteemi — dokumenteeritud protsessid, jälgitavuse ja korrigeerivad tegevused tootja juures. See ei ütle midagi selle kohta, kuidas toode projektiili vastu käitub. Tootjal võib olla kehtiv ISO 9001 sertifikaat ja ta võib toota toodet, mida pole kunagi ballistiliselt testitud. Ballistiline jõudlus nõuab eraldi testiaruannet pädevalt laborilt.
Kas NATO varunumber tõendab ballistilist jõudlust?
Ei. NATO varunumber tähendab, et toode on NATO süsteemis tarneks kataloogitud ning seda saab järjepidevalt tuvastada ja tellida. See on logistika- ja tuvastusfunktsioon, mitte jõudluse kinnitus. Sama kehtib NCAGE koodi kohta, mis tuvastab tarnija. Mõlemad on hangetes kasulikud, kuid kumbki ei asenda ballistilist testiaruannet.
Mida katab CE-märgis standardi EN 14041 järgi ballistilisel kummil?
EN 14041 on ühtlustatud ehitustoodete standard elastsete põrandakatete kohta, seega katab selle järgi antud CE-märgis materjali kui ELi turule lastud ehitustoote deklareeritud omadused. See ei kata ühtegi ballistilist omadust. Sisetiirude puhul kaasneb sellega tavaliselt EN 13501-1 tuletundlikkuse klass ja siseõhu kvaliteedi hindamisel LOÜ emissioonitest, näiteks AgBB.
Milliseid sertifikaate BulletTrap Baltic pakub?
Ballistilise kummi kohta: kaks testiaruannet Brüsseli Kuningliku Sõjaakadeemia relvasüsteemide ja ballistika osakonnalt, mis on ISO 17025 akrediteeritud labor BELAC akrediteeringuga nr 273-TEST ja VPAM liikmesusega — aruanne ES-230403 plaatide ja ES-240131 plokkide kohta, viimane tehtud VPAM ARG Fassung 3 järgi. Lisaks CE-märgis standardi EN 14041 järgi, EN 13501-1 tuletundlikkuse klass ja läbitud AgBB LOÜ emissioonitest. Bullet Crusheri tühjendusseadmete kohta: tootja ISO 9001:2015, NATO NCAGE 6916G, NATO varunumbrid valitud mudelitel ja kinnitatud NIJ Level IV ballistiline vastupidavus valitud mudelitel.
